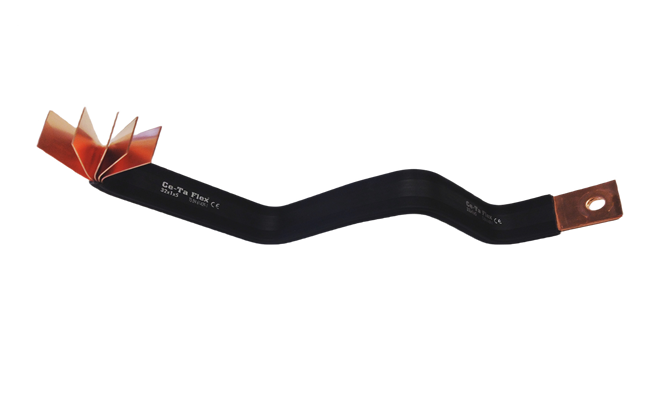

İZOLELİ FLEX BAKIR BARALAR

Bu bağlantılar üst üste dizilmiş bakır levhaların özel PVC karışımı ile kaplanmasıyla oluşan emniyetli bağlantılardır. Kolay şekil verilen ürün bağlandığında form bozukluğu olmadan şeklini muhafaza eder. Çok katlı olmaları sebebi ile akım yüzeyi arttığından sabit lama bakırlara göre daha fazla akım taşıma kapasitesine sahiptirler. Sabit lama bakıra göre daha küçük kesitlerde daha yüksek amper taşıma özelliği vardır.


Üretim ölçüleri 0.5 - 0.8 – 1 mm kalınlığında, 2 ve 10 kat levhalar ile 9 mm ila 120 mm genişliğe kadar PVC izolasyon kaplanması ile gerçekleştirilir. Üretimimiz standart 2 m boylarındandır. Özel siparişlerde ise (minimum 200 m) 5 – 6 m boylarında üretim yapılmaktadır.


İzoleli Flex Bakır Bara kullanım alanları:

  • Alçak gerilim pano bağlantılarında,

  • Akü bağlantılarında,

  • Busbar bağlantılarında,

  • Elektrikli araç bağlantı yerlerinde,

  • Şalter bağlantılarında,

  • Trafo ara bağlantılarında,

  • Endüstriyel güç ve makine ünitelerinde,

  • Kaplama tesislerinde kullanılmaktadır.


İzoleli Esnek Bakır Bağlantıların Avantajları:

  • Emniyetli ve güvenli bağlantı sağlar,

  • Montaj kolaylığı ile zamandan tasarruf sağlar,

  • Dar alanlarda kullanımından dolayı hacimden tasarruf sağlar,

  • Tasarım kolaylığı ile maliyeti düşürür,

  • Şekil vermek ve işlemek çok kolaydır,

  • Ek olmadan her türlü şekil verilir.

  • Direkt bağlantı yapıldığı için ek olmaz kısa devre sorunu yaşanmaz.


Teknik Özellikler:


Ürün Sertifikası:

  • CE    Certificate Number: NVA-EC- 21041203


Bakır özellikleri:

  • Cu ETP Bakır 99.9 saflık

  • Standart: EN 1652

  • İletkenlik: 58 ms/m

  • Gerilme Gücü: 240 N/cm2

  • Sertlik: 61-63 HV


Bara özellikleri:

  • Uzunluk: 2000 mm (+/-0-5 mm).

  • Şerit Kalınlığı: 0.5, 0,8 ve 1 mm

  • Şerit Genişliği: 9 mm – 120 mm

  • Şerit Sayısı: 2 – 10

  • Ce-Ta Flex boyut etiketi (Genişlik, kalınlık, levha sayısı)


Yalıtım özellikleri:

  • Malzeme: Alev almaz siyah PVC

  • Kalınlık: 1,5 – 2 mm

  • Standart: DIN VDE 0207 UL158 Class 43 105 ° C Flame Retardan

  • Shore A: 85 +/- 2


Elektriksel Özellikler:

  • Dielektrik Şiddeti: 20kV

  • Anma Gerilimi: 1000 V AC/ 1500 V DC

  • Anma Sıcaklığı: -40° C / + 105 ° C

AMPER
DEĞERİ

ÜRÜN
KODU

GENİŞLİK
(W)

KALINLIK
(T)

LEVHA AD.
(S)

KESİT
mm²

Δ t °C İZİN VERİLEBİLİR AKIM DEGERİ

40 °C

50 °C

60 °C

160 AMPER

CETA130503

13

0,5

3

19,5

150

167

180

200 AMPER

CETA150802

15,5

0,8

2

24,8

190

212

234

CETA200102

20

1

2

40

246

275

300

250 AMPER

CETA200103

20

1

3

60

323

360

395

400 AMPER

CETA240103

24

1

3

72

370

413

453

CETA240104

24

1

4

96

416

465

510

CETA320103

32

1

3

96

430

480

525

500 AMPER

CETA240105

24

1

5

120

460

514

560

630 AMPER

CETA320105

32

1

5

160

580

640

680

CETA320106

32

1

6

192

640

715

783

CETA400105

40

1

5

200

680

760

832

800 AMPER

CETA320108

32

1

8

256

770

860

920

CETA400106

40

1

6

240

770

860

920

CETA500105

50

1

5

250

830

930

1016

1000 AMPER

CETA400108

40

1

8

320

930

1040

1140

CETA500106

50

1

6

300

925

1035

1125

CETA630105

63

1

5

315

920

1030

1125

1250 AMPER

CETA500110

50

1

10

500

1245

1395

1525

1600 AMPER

CETA630110

63

1

10

630

1435

1600

1755
